Electronique Amiga

Matériel

Je possède :

  • Un Amiga 4000D monté en tour contenant :
  • Une alimentation 4000 d'origine (carte mère, lecteur disquette).
  • Une alimentation AT (disque dur, lecteur cd)
  • Une carte processeur Apollo 060@50MHz avec 32Mo de RAM.
  • Carte Gfx Cybervision 64/3D avec scanDoubler.
  • Carte Son Prelude.
  • Carte Réseau X-Surf (v1.0).
  • Lecteur Floppy HD.
  • lecteur Floppy SDHxC.
  • Carte USB RapidRoad (que je n'arrive pas encore à faire fonctionner avec le port clock de la Xsurf).
  • HDD IDE 6Go, que de place!
  • Un Amiga 1200 avec carte accélératrice Blizzard 030@50MHz et HDD sur SDcard.
  • Un Amiga 500.
  • Un Pegasos 1 (beta testeur 0000000001).

    • Remplacement des capas sur l'A4000

    Lorsqu'on possède quelques Amiga, il est necessaire de faire un peu d'electronique, ne serait-ce que pour remplacer les capas electrochimiques.

    J'ai changé les capacités electrochimiques de la carte mère 4000 en aout 2014, il reste encore les alims, et les différentes cartes.

    Remplacement des capas des alims :

    Je ne parlerais que du remplacement des capas de l'alim d'origine de l'A4000D, parler de l'autre alimentation serait sans interet.

    Lorsque j'ai décidé de passer à l'acte, je n'ai pas trouvé de liste sur internet, et j'ai donc décidé de la faire moi-même.

    N'ayant pas trouvé les mêmes capa que celles d'origine, j'ai décidé de respecter l'excellente qualité en choisissant de bonne capas (des Pana série FM 'Gold' si possible)...

    Il fallait aussi prendre en compte les contraintes de taille, et lorsque certaines valeurs de tension n'étaient pas disponibles, j'ai volontairement choisi la valeur supérieure (ce qui est forcément mieux).

    Pour finir, je mets aussi les références digiKey (au mois de juin 2015)

    Liste des capas de l'alim A4000D :

  • C5 : 22uF 25V -> 50V (digikey P12927-ND)
  • C7 : 330uF 200V -> 250V (digikey 493-7092-ND)
  • C8 : 330uF 200V -> 250V (digikey 493-7092-ND)
  • C21 : 1200uF 16V (digikey P12367-ND)
  • C22 : 1000uF 10V (digikey P12353-ND)
  • C25 : 330uF 25V (digikey P12386-ND)
  • C26 : 330uF 25V (digikey P12386-ND)
  • C27 : 47uF 25V (digikey P12923-ND)
  • C29 : 47uF 25V (digikey P12923-ND)
  • C31 : 120uF 25V -> 50V (digikey P12394-ND)
  • C34 : 1uF 50V (digikey 493-1886-ND)

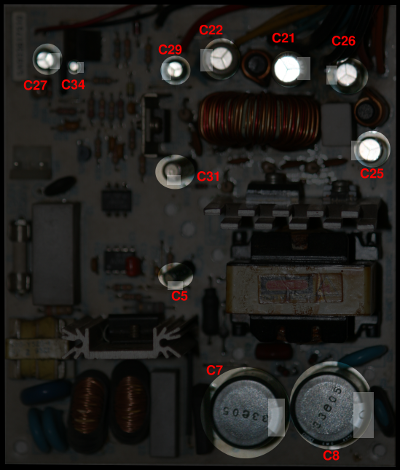

    • Emplacement des capas sur mon alim (les espèces de carrés blanc sont les emplacements des pôles négatifs) :

    emplacement des capas alim A4000D

    Lors du désoudage, j'ai pu constater, avec effroi, que les capas avaient bien coulé, exposant mon très cher Amiga à une mort probable par electrocution !

    Coùt de l'opération (pour les deux alims) :

  • Capas : 25.25 euros
  • Frais de port : 18 euros
  • Frais de douane : 25.60 euros (les capas arrivent d'Amérique).

    • Après remplacement, l'alim se porte comme un charme, et je constate que les quelques instabilités occasionnelles de mon A4000 ont apparemment disparues.

    Je ne peux donc que vous encourager à faire de même !
